Podkreślić:
pierścienie rolkowe z węglika wolframu
, wałek z węglika wolframu
Profesjonalne pierścienie z węglików wolframowych / pierścienie TC do drutu o dużej prędkości
profesjonalne pierścienie walcownicze TC z walcarki wykańczającej (1,2-2,0) mm pelet z węglika wolframu pierścienie z węglików spiekanych (znany również jako pierścień rolki z węglika wolframu) ma dobre właściwości przewodzenia ciepła.W porównaniu z innymi materiałami, jest znacznie lepiej pod względem odporności na ciepło, odporności na zużycie i wytrzymałości. Co więcej, jego twardość zmniejsza niewiele w warunkach wysokiej temperatury.Tak, pierścienie rolkowe z węglika spiekanego są wynalezione z aperturą
młyn walcowy o wysokiej prędkości. Wraz z rozwojem i doskonaleniem, jest szeroko stosowany w produkcji drutu o dużej prędkości, pręta i zdeformowanej pręta stalowego.
Jeśli chodzi o materiał dla naszych produktów, istnieją dwie serie: Wc-Co i Wc-Co-Ni-Cr, które posiadają dobre, kompresyjne właściwości mechaniczne. Wytrzymałość na zginanie i udarność osiągają 2200 Mpa i (4-6) x106J / m niezależnie. Jego twardość i odporność na ścieranie pochodzą z węglika wolframu (Wc), a wytrzymałość i wytrzymałość zależą od środka wiążącego
(Co-Ni-Cr).
Obecnie młyn do wykańczania składa się zwykle z 8-10 stojaków. Z powodu dużego rozmiaru powierzchni pękania walcowanej części, kołnierz na przednich stojakach młyna wykańczającego może wytrzymać duży ciężar i
silny wpływ.Tak więc wysoka twardość i dobra odporność na zmęczenie cieplne są głównymi czynnikami, które są przed odpornością na zużycie. Podczas gdy jest mały nacisk i wpływ na stoiska,
będziemy zwracać większą uwagę na odporność pierścieni tocznych na zużycie i odporność na zmęczenie cieplne.
Obecnie młyn do wykańczania składa się zwykle z 8-10 stojaków. Z powodu dużego rozmiaru powierzchni pękania walcowanej części, kołnierz na przednich stojakach młyna wykańczającego może wytrzymać duży ciężar i
silny wpływ.Tak więc wysoka twardość i dobra odporność na zmęczenie cieplne są głównymi czynnikami, które są przed odpornością na zużycie. Podczas gdy jest mały nacisk i wpływ na stoiska,
będziemy zwracać większą uwagę na odporność pierścieni tocznych na zużycie i odporność na zmęczenie cieplne.
| Stopień | Chemiczny
kompozycja | Właściwości mechaniczne | Właściwości fizyczne |
|
Co + Ni
%
| toaleta
% | Twardość
HRA | Przerywa pęknięcie
siła
(Próbka B)
MPa | Kompresyjny
siła
MPa
| Young's
moduł
elastyczność
KN / mm 2 | Gęstość
g / cm 3 | Termiczny
przewodność
Cal / cm s / ℃
|
|
|
|
| YGH20 | 10 | 90 | ≧ 86,0 | ≧ 2500 | 3500 | 560 | 14.2-14.5 | 0,2 |
| YGH25 | 12 | 88 | ≧ 84,0 | ≧ 2300 | 3400 | 550 | 14,0-14.3 | 0,21 |
| YGH30 | 15 | 85 | ≧ 83,5 | ≧ 2520 | 3300 | 540 | 13,8-14,2 | 0,2 |
| YGH40 | 18 | 82 | ≧ 83,0 | ≧ 2570 | 3200 | 500 | 13,4-13.9 | 0,19 |
| YGH45 | 20 | 80 | ≧ 82,0 | ≧ 2570 | 3100 | 480 | 13,3-13,9 | 0,18 |
| YGH55 | 26 | 74 | ≧ 81,0 | ≧ 2570 | 3000 | 450 | 12,6-13.2 | 0.17 |
| YGR20 | 10 | 90 | ≧ 85,0 | ≧ 2400 | 3400 | 550 | 14,2-14.8 | 0,2 |
| YGR25 | 12.5 | 87,5 | ≧ 83,0 | ≧ 2270 | 3300 | 540 | 14,0-14.3 | 0,22 |
| YGR30 | 15 | 85 | ≧ 83,0 | ≧ 2360 | 3200 | 530 | 13,8-14.3 | 0,2 |
| YGR40 | 18 | 82 | ≧ 82,0 | ≧ 2400 | 3200 | 430 | 13,5-13,9 | 0,2 |
| YGR45 | 20 | 80 | ≧ 80,5 | ≧ 2250 | 3000 | 480 | 13,4-13.9 | 0,18 |
| YGR55 | 25 | 75 | ≧ 79,0 | ≧ 2400 | 2800 | 420 | 12,9-13.4 | 0.17 |
| YGR60 | 30 | 70 | ≧ 78,5 | ≧ 2200 | 2600 | 300 | 12,6-13.1 | 0,16 |
| Stopień | Polecane aplikacje |
| YGH20 | Maksymalna twardość, doskonała odporność na ścieranie w seriach. Używane w ostatnich 1-2 stojakach dobrych linii szybkobieżnych do walcowania prętów zwykłych i twardych. |
| YGH25 | Wyższa odporność na zużycie, umiarkowana odporność na uderzenia w serii. Wykorzystywany w ostatnich 1-3 trybunach dobrych linii szybkich linii do toczenia prętów zwykłych i twardych. |
| YGH30 | Umiarkowana odporność na ścieranie i uderzenia, dobra do ogólnych celów. Wykorzystywana w ostatnich 1-4 stanowiskach walcarek wykończeniowych. |
| YGH40 | Najlepsze do celów ogólnych. Używane w przednich stojakach dobrych młynów i na tylnych stanowiskach zwykłych młynów. |
| YGH45 | Stosowany w pierwszym i drugim stojaku walcarek oraz na stojakach walcarek wstępnych. Na każdym stanowisku walcarek do walcowania na niskich obrotach, niskiej precyzji i niestabilnej pracy. |
| YGH55 | Maxmum zawartość spoiwa w serii YGH, dobra wytrzymałość i odporność na pękanie. Stosowany na stojakach perfinicznych walcarek i do walcowania śrub stalowych |
| Stopień | Zalecana aplikacja |
|
| YGR20 | Wysoka odporność na zużycie i odporność na korozję. Używane w ostatnich 1-2 stanowiskach walcarek wykończeniowych. |
|
| YGR25 | Wysoka odporność na zużycie i odporność na korozję. Stosowana w ostatnich 1-3stopniach walcarek wykończeniowych. |
|
| YGR30 | Dobra wytrzymałość, odporność na zużycie, odporność na korozję i odporność na pękanie. Stosowana w środkowych i tylnych stojakach walcarek wykończeniowych. |
|
| YGR40 | Dobra wytrzymałość i odporność na pękanie termiczne, dood do celów ogólnych. Stosowany w większości stanowisk walcarek wykończeniowych i na tylnych stanowiskach zwykłych młynów. |
|
| YGR45 | Dobra wytrzymałość i odporność na pękanie termiczne, stosowane w przednich stojakach walcarek wykończeniowych. |
|
| YGR55 | Dobra odporność na uderzenia. Stosowane na stojakach walcarek prefinish do walcowania na gorąco stalowych prętów gwintowych i mogą być obrabiane za pomocą toczenia i frezowania. |
|
| YGR60 | Dobra odporność na uderzenia i wytrzymałość. Stosowany do walcowania na gorąco stalowych prętów gwintowanych oraz do pierwszego i drugiego stojaka walcarek prefinish. |
|

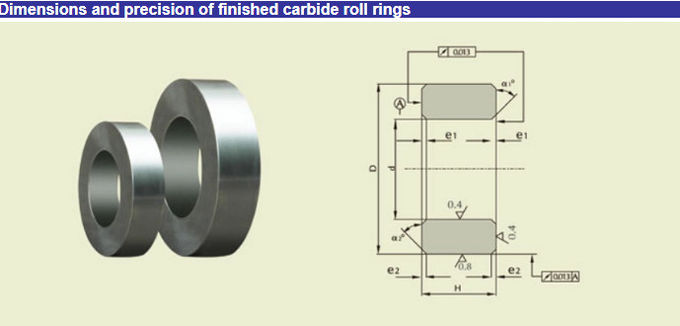

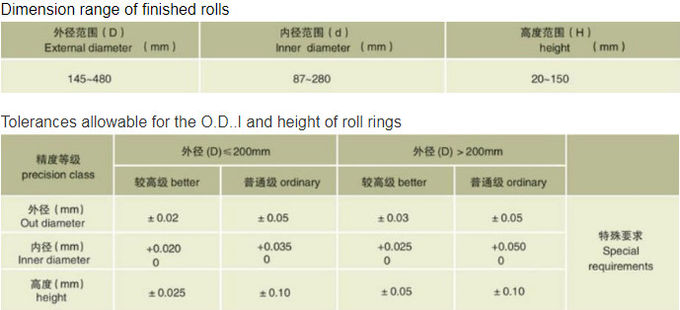

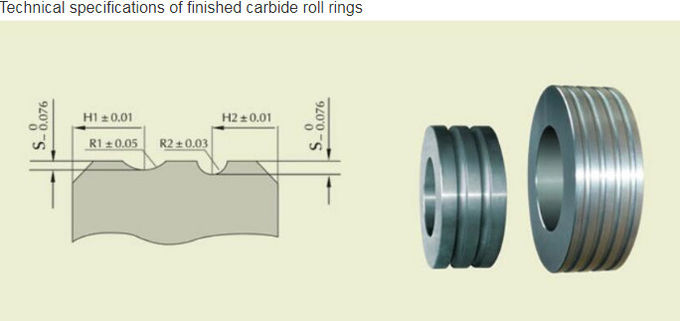

Dopuszczalne odchylenie pierścieni tocznych z węglików spiekanych
Bicie promieniowe ≤ 0,013 mm
Promieniowe bicie obwodu ≤ 0,01 3mm
Końcowe bicie powierzchni ≤ 0,02 mm
Powierzchnia końcowa powierzchni czołowej ≤ 0,01 mm
Końcowa równoległość ścian ≤ 0,01 mm
Innerholecylindericit ≤ 0,01 mm
Chropowatość zwojów węglikowych
chropowatość wewnętrznego otworu 0,4 um
chropowatość peryferii0,8 um
chropowatość powierzchni czołowej 0,4 um
Twoja wiadomość musi mieć od 20 do 3000 znaków!
